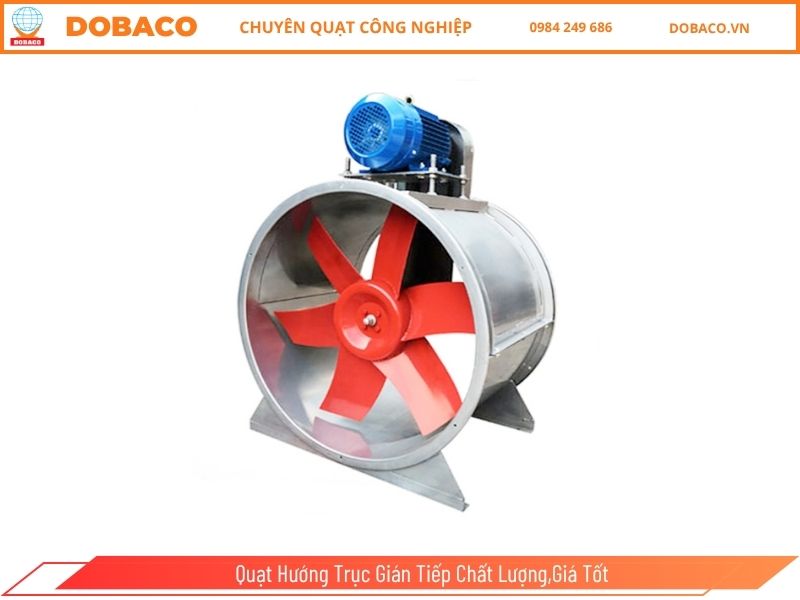

Quạt hướng trục gián tiếp chất lượng, giá tốt

Quạt hướng trục gián tiếp là giải pháp tối ưu cho hệ thống thông gió, hút khí nóng, hút khói hoặc cấp khí trong các nhà xưởng, tầng hầm, công trình dân dụng – công nghiệp. Nhờ thiết kế motor đặt ngoài dòng khí và truyền động gián tiếp bằng dây curoa, loại quạt này giúp nâng cao độ an toàn, giảm hao mòn và tăng tuổi thọ thiết bị. Trong bài viết này, hãy cùng tìm hiểu chi tiết về cấu tạo, phân loại, báo giá mới nhất và kinh nghiệm chọn mua quạt hướng trục gián tiếp, đặc biệt là sản phẩm chất lượng cao đến từ thương hiệu Dobaco.

Quạt hướng trục gián tiếp là gì?

Quạt hướng trục gián tiếp là loại quạt công nghiệp hoạt động theo nguyên lý hướng trục, tức là luồng không khí di chuyển song song với trục quay của cánh quạt. Tuy nhiên, điểm đặc biệt của loại quạt này là động cơ không được nối trực tiếp với cánh quạt, mà thông qua hệ truyền động gián tiếp như dây curoa (belt) hoặc hộp số.

✅ Đặc điểm nổi bật:

• Motor đặt tách biệt khỏi luồng khí → tránh bị ảnh hưởng bởi nhiệt độ cao, bụi bẩn, hơi ẩm, khí độc…

• Truyền động qua dây curoa giúp dễ dàng thay đổi tốc độ quạt (RPM).

• An toàn, độ bền cao, phù hợp với môi trường khắc nghiệt hoặc yêu cầu vận hành liên tục.

✅ Ứng dụng phổ biến:

• Thông gió tầng hầm, hầm mỏ, nhà máy nhiệt luyện

• Hệ thống phòng cháy chữa cháy

• Nhà máy sản xuất hóa chất, luyện kim

• Khu công nghiệp có khí độc, bụi nóng, hơi ẩm

Cấu tạo quạt hướng trục gián tiếp

Cấu tạo của quạt hướng trục gián tiếp gồm nhiều bộ phận phối hợp chặt chẽ để đảm bảo hiệu quả hút – thổi gió ổn định và an toàn, đặc biệt trong môi trường công nghiệp khắc nghiệt. Dưới đây là các thành phần chính:

1. Vỏ quạt (thân quạt)

• Chất liệu: tôn mạ kẽm, thép sơn tĩnh điện hoặc inox

• Hình dáng: dạng tròn hoặc vuông, tùy theo kiểu lắp đặt (nối ống hay treo tường)

• Tác dụng: bao bọc các bộ phận bên trong, định hướng luồng gió, tăng tính thẩm mỹ và an toàn

2. Cánh quạt hướng trục

• Gắn theo phương song song với trục motor

• Số cánh: thường từ 4 đến 12 cánh, thiết kế theo dạng khí động học

• Chất liệu: nhôm đúc, thép hoặc nhựa kỹ thuật

• Tác dụng: tạo ra lưu lượng gió lớn, áp suất thấp đến trung bình

3. Trục quay – ổ đỡ (bearing)

• Nối giữa cánh quạt và bộ truyền động

• Chịu toàn bộ lực xoay và rung trong quá trình hoạt động

• Cần được bôi trơn định kỳ để đảm bảo tuổi thọ

4. Hệ truyền động gián tiếp

• Puly (bánh đai) và dây curoa

• Nối motor với trục cánh quạt → giúp truyền lực mà không cần đặt motor trong dòng khí

• Có thể thay đổi tỉ số truyền để điều chỉnh tốc độ quay

5. Motor (động cơ)

• Gắn ngoài dòng khí, không tiếp xúc trực tiếp với bụi/nhiệt/hơi ẩm

• Thường là motor 3 pha, công suất từ 0.75kW – 15kW tùy nhu cầu

• Được che chắn bằng hộp bảo vệ hoặc đặt cách xa nơi có khí thải

6. Đế/mặt bích/lưới bảo vệ

• Đế: giúp cố định quạt trên sàn hoặc khung

• Mặt bích: để gắn ống gió hoặc lắp âm tường

• Lưới bảo vệ: ngăn dị vật hoặc tai nạn khi quạt đang hoạt động

Các loại quạt hướng trục gián tiếp

Dưới đây là các loại quạt hướng trục gián tiếp phổ biến trên thị trường hiện nay, được phân loại theo kiểu dáng, tính năng, ứng dụng và khả năng chịu nhiệt:

1. Quạt hướng trục gián tiếp dạng tròn

• Đặc điểm: Vỏ hình trụ tròn, dễ dàng nối ống gió mềm hoặc cứng.

• Ứng dụng: Thông gió trong nhà xưởng, tầng hầm, khu chế xuất, trạm kỹ thuật.

• Ưu điểm: Lắp đặt gọn gàng, hiệu quả thông gió cao, tiếng ồn thấp.

2. Quạt hướng trục gián tiếp dạng vuông (dạng hộp)

• Đặc điểm: Thiết kế hình hộp vuông chắc chắn, khung thép dày.

• Ứng dụng: Lắp tường, hệ thống hút khí nóng, hút mùi công nghiệp.

• Ưu điểm: Độ ổn định cao, thích hợp môi trường rung lắc hoặc cần cố định chắc chắn.

3. Quạt hướng trục gián tiếp chịu nhiệt (quạt PCCC)

• Đặc điểm: Được thiết kế đặc biệt để chịu nhiệt độ cao (lên tới 250–300°C trong 2 giờ).

• Ứng dụng: Hút khói hành lang, tầng hầm, hệ thống phòng cháy chữa cháy.

• Ưu điểm: Động cơ đặt ngoài vùng khí nóng → tăng độ bền, an toàn vận hành.

4. Quạt hướng trục gián tiếp 2 chiều (hút – thổi)

• Đặc điểm: Có thể đảo chiều quay, vừa hút vừa cấp khí.

• Ứng dụng: Nhà máy cần lưu thông không khí 2 chiều hoặc tùy biến mục đích sử dụng.

• Ưu điểm: Linh hoạt, tiết kiệm chi phí đầu tư khi cần cả 2 chức năng.

5. Quạt hướng trục gián tiếp âm trần/đặt sàn

• Âm trần: Thiết kế nhỏ gọn, nối với ống gió, giấu kín trên trần.

• Đặt sàn: Có chân đế chắc chắn, dùng cho khu vực di động hoặc cần tháo lắp linh hoạt.

Giá quạt hướng trục gián tiếp mới nhất

Mã/Công suất	Đường kính/Công suất	Áp suất (Pa)	Giá thị trường (VNĐ)	Nguồn
HDP – 064P (2 HP)	Inox	200 Pa	16.800.000 (giảm từ 21 triệu)
HDP – 054P (1.5 HP)	Inox	180 Pa	14.000.000 (giảm)
HDP – 042P (1.5 HP)	Inox	200 Pa	14.000.000 (giảm)
Deton – QTG‑094P	5 HP	300 Pa	12.000.000 (giảm)
Deton – QTG‑072P	5 HP	350 Pa	9.600.000 (giảm từ 11 triệu)
Deton – QTG‑062P	3 HP	300 Pa	7.600.000 (giảm)
Soffnet T60C	~2.2 kW	179 Pa	6.800.000 (giảm)
Deton – QTG‑064P	2 HP	200 Pa	6.800.000
Deton – QTG‑052P	2 HP	250 Pa	6.700.000
QTG‑044P (Thành Công)	nhỏ (như QTG‑034P)	—	4.110.000
QTG‑042P	—	—	5.167.000
QTG‑054P	—	—	4.983.000
QTG‑062P	—	—	6.640.000
QTG‑074P	—	—	8.230.000
QTG‑072P	—	—	8.920.000
QTG‑084P	—	—	10.640.000
QTG‑094P	—	—	13.250.000
QTG‑124P	—	—	22.420.000
QTG‑104P	10 HP	—	15.885.000 (giảm từ 17.650.000)

Yếu tố ảnh hưởng đến giá

1. Chất liệu: Inox cao cấp (HDP, Deton) thường cao hơn 20‑30% so với thép sơn.

2. Áp suất & lưu lượng: Máy tạo áp suất lớn tỉ lệ thuận với công suất motor.

3. Thương hiệu & bảo hành: Thiết bị đến từ HDP, Deton, Soffnet thiết kế chuyên dụng, bảo hành ổn định 12–24 tháng.

4. Thiết kế đặc thù: Quạt chịu nhiệt, chống ăn mòn, tăng áp thường có mức giá cao hơn thông thường.

Kinh nghiệm chọn mua quạt hướng trục gián tiếp

1. Xác định đúng mục đích sử dụng

Trước tiên, bạn cần xác định rõ mục tiêu sử dụng quạt để chọn loại phù hợp:

• Thông gió tầng hầm, tòa nhà: yêu cầu lưu lượng lớn, hoạt động êm ái.

• Hút khí nóng, hơi độc: nên chọn loại chịu nhiệt, motor đặt ngoài dòng khí.

• Cấp khí tươi cho nhà xưởng, phòng máy: cần loại quạt 2 chiều hoặc lưu lượng cao.

• Phòng cháy chữa cháy (PCCC): yêu cầu sử dụng loại quạt chịu nhiệt tối thiểu 250°C trong 2 giờ.

2. Tính toán lưu lượng gió cần thiết

Để đảm bảo hiệu quả thông gió, bạn cần ước tính lưu lượng gió theo công thức:

Ví dụ: Một xưởng 200m², cao 4m → thể tích 800m³. Nếu cần thay đổi không khí 20 lần/h → quạt cần lưu lượng 16.000 m³/h.

3. Lựa chọn đúng kích thước và công suất

4. Ưu tiên chọn quạt truyền động gián tiếp

So với quạt truyền động trực tiếp, quạt gián tiếp có motor nằm ngoài luồng khí, tránh bị ảnh hưởng bởi nhiệt độ cao, bụi, ẩm… Do đó, độ bền cao hơn, dễ bảo trì hơn và an toàn hơn trong quá trình sử dụng.

5. Kiểm tra chất liệu và độ dày của vỏ quạt

• Nên chọn vỏ quạt bằng thép sơn tĩnh điện hoặc inox để chống gỉ sét.

• Cánh quạt nên bằng nhôm đúc hoặc thép mạ kẽm để giảm trọng lượng và tăng độ bền.

• Độ dày vỏ từ 1.5mm trở lên sẽ giúp quạt vận hành ổn định, ít rung.

Lưu ý khi sử dụng quạt hướng trục gián tiếp

1. Bảo trì dây curoa định kỳ

• Dây curoa là bộ phận truyền động chính, cần được kiểm tra độ căng, độ mòn ít nhất mỗi tháng một lần.

• Tránh để dây quá chùng (dễ trượt, giảm hiệu suất) hoặc quá căng (làm mòn puly nhanh).

• Khi phát hiện dây nứt, mòn mép → thay mới ngay để tránh đứt bất ngờ trong khi quạt đang chạy.

2. Tra dầu mỡ cho ổ trục đúng định kỳ

• Ổ trục (bạc đạn) là nơi tiếp xúc quay giữa trục và thân quạt. Nếu không bôi trơn đúng định kỳ sẽ gây nóng, ồn và hỏng bạc.

• Chu kỳ tra mỡ thường là 3–6 tháng/lần, tùy vào cường độ làm việc.

3. Vệ sinh cánh quạt và lưới chắn bụi

• Bụi bẩn tích tụ trên cánh sẽ làm giảm lưu lượng gió, gây mất cân bằng, rung lắc khi vận hành.

• Vệ sinh cánh quạt bằng khăn khô hoặc hơi khí nén theo chu kỳ từ 1–2 tháng.

• Lưới bảo vệ nên được tháo và vệ sinh sạch sẽ nếu thấy bám bụi nhiều.

4. Không để quạt chạy quá tải liên tục

• Việc chạy quá tải lâu dài (dưới điện áp thấp, dòng tiêu thụ cao) sẽ gây nóng motor, làm giảm tuổi thọ.

• Nên lắp cầu dao chống quá tải hoặc bộ điều tốc nếu cần hoạt động linh hoạt.

5. Tránh đặt quạt ở nơi có độ ẩm cao hoặc trực tiếp ngoài trời

• Motor gián tiếp tuy được đặt ngoài luồng khí nhưng vẫn cần được che chắn kỹ càng nếu lắp ngoài trời.

• Tránh để nước mưa, sương muối, hóa chất ăn mòn tiếp xúc với motor và hệ truyền động.

Tại sao chọn mua quạt hướng trục gián tiếp của Dobaco

1. Thương hiệu uy tín lâu năm trong ngành công nghiệp quạt

Dobaco là một trong những đơn vị hàng đầu tại Việt Nam chuyên sản xuất và cung cấp quạt công nghiệp, trong đó có dòng quạt hướng trục gián tiếp. Với hơn 10 năm kinh nghiệm, sản phẩm của Dobaco đã có mặt tại hàng nghìn công trình lớn nhỏ trên toàn quốc.

2. Chất lượng sản phẩm đạt tiêu chuẩn kỹ thuật cao

Các dòng quạt hướng trục gián tiếp của Dobaco được:

• Gia công chính xác bằng công nghệ CNC, đảm bảo độ cân bằng động hoàn hảo

• Sử dụng vật liệu bền bỉ như vỏ thép sơn tĩnh điện, cánh hợp kim nhôm, trục thép tôi cứng

• Motor nhập khẩu hoặc sản xuất theo chuẩn IE2 – tiết kiệm điện, hoạt động ổn định

3. Đa dạng mẫu mã, công suất và kích thước

Dobaco cung cấp đầy đủ các loại quạt hướng trục gián tiếp:

• Dạng tròn hoặc vuông

• Công suất từ 0.75kW đến 15kW

• Lưu lượng gió từ 2.000 đến hơn 50.000 m³/h

• Có phiên bản chịu nhiệt dùng cho hệ thống PCCC hoặc môi trường hóa chất

4. Giá cả hợp lý – trực tiếp từ nhà máy

Vì là đơn vị sản xuất trực tiếp, Dobaco có lợi thế lớn về giá:

• Không qua trung gian, mức giá cạnh tranh hơn từ 10–20%

• Hỗ trợ báo giá nhanh, chiết khấu tốt cho đơn hàng lớn

• Có thể gia công theo yêu cầu riêng về kích thước, lưu lượng, độ ồn…

5. Dịch vụ tư vấn và hậu mãi chuyên nghiệp

Khi mua hàng tại Dobaco, khách hàng sẽ được:

• Tư vấn kỹ thuật miễn phí – khảo sát trực tiếp nếu cần

• Hướng dẫn lắp đặt, vận hành tận nơi

• Chế độ bảo hành dài hạn (12–24 tháng), dễ dàng thay thế linh kiện chính hãng

• Hỗ trợ bảo trì định kỳ và xử lý sự cố nhanh chóng

Câu hỏi thường gặp (5 câu hỏi)

1. Quạt hướng trục gián tiếp khác gì so với quạt hướng trục trực tiếp?

Quạt gián tiếp có motor đặt ngoài luồng khí và truyền động qua dây curoa, giúp tăng độ bền và hạn chế ảnh hưởng từ nhiệt, bụi hoặc khí độc. Trong khi đó, quạt trực tiếp có motor gắn liền với trục cánh, phù hợp môi trường sạch, ít khắc nghiệt hơn.

2. Quạt hướng trục gián tiếp có chịu được nhiệt độ cao không?

Có. Các dòng quạt hướng trục gián tiếp chịu nhiệt được thiết kế để hoạt động ở nhiệt độ lên đến 250–300°C, thường sử dụng trong hệ thống hút khói PCCC hoặc khu vực có khí nóng liên tục.

3. Quạt gián tiếp có thể sử dụng liên tục 24/7 không?

Hoàn toàn có thể, nếu chọn đúng công suất và bảo trì đúng cách. Đa phần quạt hướng trục gián tiếp Dobaco được thiết kế để hoạt động ổn định trong thời gian dài, kể cả môi trường khắt khe như nhà xưởng hoặc tầng hầm kín.

4. Khi nào nên chọn quạt hướng trục gián tiếp thay vì quạt ly tâm?

Bạn nên chọn quạt hướng trục gián tiếp khi cần lưu lượng gió lớn, không yêu cầu áp suất cao, và muốn motor cách ly khỏi khí nóng hoặc bụi. Còn quạt ly tâm phù hợp với hệ thống cần áp suất lớn hoặc đường ống dài.

5. Quạt hướng trục gián tiếp có tốn điện không?

Không. Nhờ cơ chế truyền động linh hoạt và motor đặt ngoài dòng khí, quạt hoạt động hiệu quả và tiết kiệm điện hơn trong điều kiện sử dụng liên tục. Ngoài ra, có thể kết hợp bộ biến tần (inverter) để điều chỉnh tốc độ – tối ưu điện năng tiêu thụ.

Quạt hướng trục gián tiếp không chỉ là thiết bị thông gió đơn thuần, mà còn đóng vai trò quan trọng trong việc duy trì môi trường làm việc an toàn, thông thoáng và tiết kiệm năng lượng. Với thiết kế kỹ thuật tối ưu, độ bền cao và khả năng vận hành ổn định, đây là lựa chọn lý tưởng cho các công trình yêu cầu hút khí nóng, hút khói hoặc chịu nhiệt cao. Nếu bạn đang tìm kiếm sản phẩm quạt hướng trục gián tiếp chất lượng tốt – giá hợp lý – dịch vụ chuyên nghiệp, đừng bỏ qua Dobaco – thương hiệu uy tín hàng đầu trong lĩnh vực quạt công nghiệp tại Việt Nam.
